Згідно зі встановленими правилами і нормами, монтаж електропроводки з використанням кабелів одного забарвлення жил є неприпустимим. Це пов'язано з необхідністю забезпечення безпеки експлуатації електричних систем і зручності їх обслуговування.
Використання кабелів різного забарвлення жил дає змогу електрикам легко відрізняти та ідентифікувати дроти, що істотно спрощує процес монтажу, обслуговування та ремонту електропроводки. Це особливо важливо під час виконання робіт в умовах обмеженої видимості або в темних приміщеннях.
Відсутність відмінності в кольорі жил кабелів може призвести до ускладнень під час пошуку несправностей, усунення помилок і під'єднання електроспоживачів. Це збільшує ризик помилок і аварійних ситуацій, а також ускладнює проведення ремонтних робіт у майбутньому.
Під час прокладання кабелів у розрізних автомобільних гофрах termousadka.com.ua/uk/product-category/virobi-dlya-prokladki-ta-izolyaciyi-kabelyu/gofra-avtomobilna-rozrizna.html, звичайних гофрованих трубах, гладких жорстких трубах або металорукавах використання кабелів із однаковою ізоляцією може утруднити визначення фазного та нульового проводів на іншому кінці лінії. У таких випадках неможливо візуально відрізнити провідники один від одного без спеціальних інструментів.
Для визначення фазного і нульового проводів у цьому випадку зазвичай застосовують тестер або мультиметр. Ці інструменти дають змогу електрикам провести перевірку і визначити, який дріт є фазним, а який - нульовим, шляхом вимірювання напруги або перевірки ланцюга.
Іноді під час виконання електромонтажних робіт електрикам все ж доводиться використовувати кабелі з однаковим кольором ізоляції жил. У таких випадках, особливо під час використання плоских трижильних кабелів, електрики можуть застосовувати середню жилу як заземлювальну.
Однак важливо зазначити, що використання середньої жили як заземлювальної має бути погоджено з відповідними нормативними вимогами та правилами безпеки. Неправильне виконання заземлення може призвести до небезпечних ситуацій, таких як ураження електричним струмом або пошкодження обладнання.
Під час вибору кабелів для проведення електропроводки необхідно суворо дотримуватися вимог правил улаштування електроустановок (ПУЕ), які встановлюють стандарти та правила безпеки для електричних систем.
Відповідно до цих вимог:

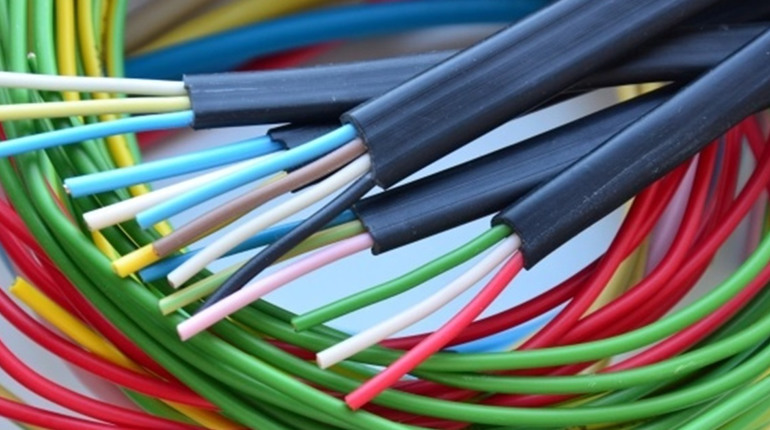

- Нульовий робочий провід (N) повинен мати блакитне забарвлення. Це допомагає легко відрізняти його від інших провідників в електропроводці та забезпечує безпеку під час підключення й обслуговування.
- Нульовий захисний провід (PE) має бути пофарбований жовто-зеленим кольором. Цей колір також спеціально обраний для забезпечення зручності та безпеки ідентифікації та використання.
- Фазні провідники (L) мають відрізнятися за кольором від нульових проводів і нульового захисного проводу. Стандартні кольори для фазних провідників включають коричневий, червоний, білий, сірий і чорний.
Використання різних кольорів ізоляції для фазних провідників на різних ділянках електропроводки є практичним і зручним підходом. Це дає змогу електрикам легко ідентифікувати і розрізняти різні ділянки електропроводки.
Призначення різних кольорів для фазних провідників на різних ділянках електропроводки дає змогу також легко розрізняти між собою різні типи ліній, наприклад, силові та освітлювальні. Це особливо корисно під час роботи з комплексними системами електропостачання, де присутні різні види споживачів і пристроїв.
Коли кольори ізоляції прокладеного кабелю збігаються протягом усієї лінії електропроводки, це значно знижує ймовірність помилок під час їхнього з'єднання. У такому разі електрики можуть просто з'єднувати дроти з однаковим кольором ізоляції, що робить процес підключення простішим і надійнішим.
Наприклад, якщо використовуються кабелі, де фазний провідник має червону ізоляцію, нульовий робочий - синю, а заземлювальний - жовто-зелену, то впродовж усієї лінії електропроводки можна орієнтуватися виключно за кольорами для правильного з'єднання проводів. Це спрощує роботу електриків, особливо в разі виконання монтажу в умовах обмеженого часу або за браку досвіду.
Такий підхід також знижує ризик випадкових помилок, які могли б виникнути під час використання кабелів з різною колірною гамою на одній лінії електропроводки. У підсумку це сприяє підвищенню ефективності та безпеки виконання електромонтажних робіт.
Під час кольорового маркування кабелів електрики завжди знають, що жовто-зелений дріт позначає заземлювальний дріт. Цей колір стандартизований і є універсальним позначенням заземлення в електроустановках.
Підключення жовто-зеленого дроту до заземлювальної шини або заземлювальних клем є обов'язковим кроком під час монтажу або обслуговування електричної системи. Заземлення відіграє ключову роль у забезпеченні безпеки електроустановок, захищаючи від ураження електричним струмом у разі виникнення неполадок або коротких замикань.
